［視覺傳達設計丙級檢定］112年視傳丙檢術科_第1-6題 基本繪圖AI illustrator示範解題 (2023.01.01以後報考者適用)

技能檢定中心 測試參考資料

職類代碼：20100 視覺傳達設計丙級 https://techbank.wdasec.gov.tw/

第六題是唯一有修正的繪圖題， 原本的正五邊形尖角改成R10的圓角。

第6題 YT影片連結：https://youtu.be/FHtCQy718ro

***第6題 簡易步驟***

1.畫線段70mm AB ，中點C

2.中垂線 CD = AB ，並延伸

3.連接 AD + AC = AE

4. 以A為圓心 AE 為半徑畫弧 與延伸中垂線交點 F

5.以A.B.F點為圓心 AB 為半徑 畫弧各交點得正五邊形

6.五邊形 R10 圓角 (圓心取平行五邊間距10mm線段相交點)

7.平行五邊間距20mm線段 8.以G.H點為圓心 AC 為半徑 找五星角點，五星連線

第5題 YT影片連結：https://youtu.be/2itYUL-baZE

***第5簡易步驟***

1.邊長100mm正三角形(ABC點)

2.三邊中垂線，相交中心點(O點) 3.以中心點為圓心，R7、R11 4. 4mm間距畫平行中垂線 5.以A.B.C.O點為圓心， R42畫弧，相交DEF點 6.以D.E.F點為圓心，R42、R46畫弧

第4題 YT影片連結：https://youtu.be/weqmCPFD2dQ

***第4題 簡易步驟***

1.100mm水平線 AB ，中心點(O) 2.垂直中分線上以O為圓心，R30 取橢圓高60mm端點(C.D) 3.連接 AC ， CE =20mm 4.取 AE 垂直中分線並延伸 相交水平線於a，相交垂直線於x 5.以O為圓心取b、y兩點 6.連接並延伸 xa 、 xb 、 ya 、 yb 7.各以a.b.x.y點為圓心畫橢圓圓弧 aA.bB.xC.yD為半徑畫橢圓圓弧 8.以C為圓心，畫 R15 9.以O為圓心，畫 R23、R12相交垂直線 取F點，R15相交水平線取G.H.

第3題 YT影片連結：https://youtu.be/ORm8YHy5X_k

***第3題 簡易步驟***

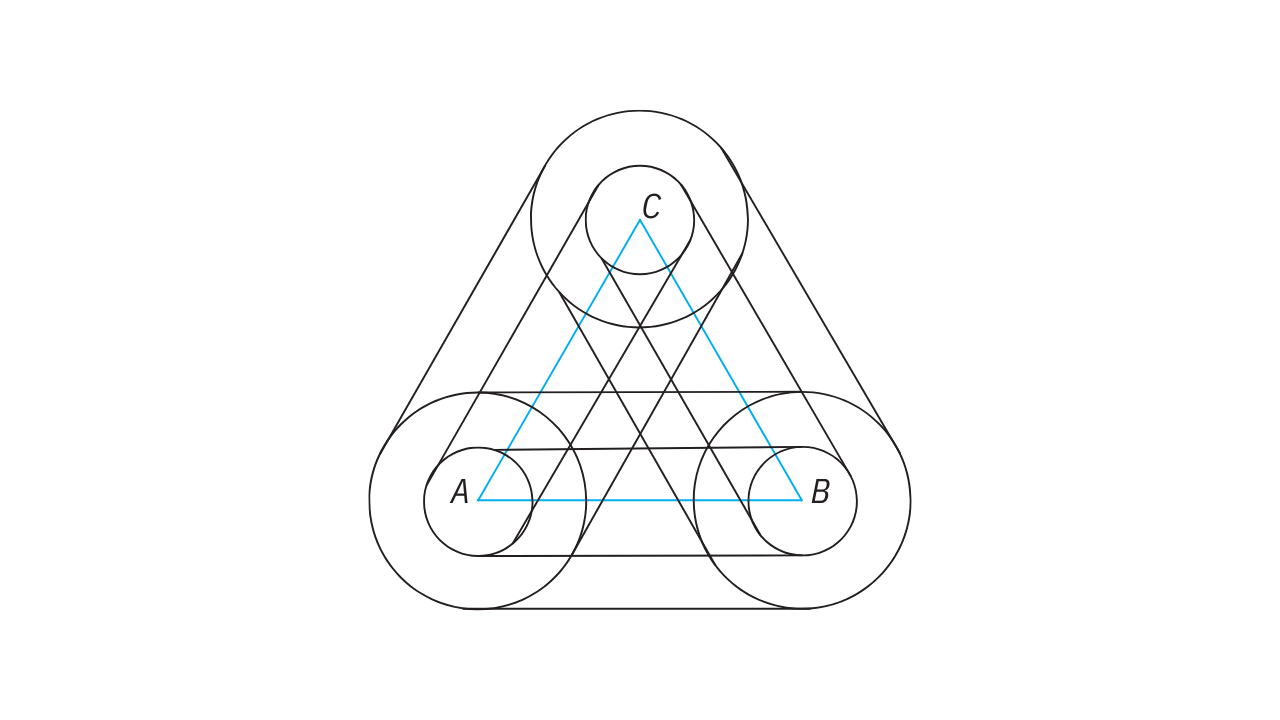

1.邊長60mm正三角形(ABC點) 2.以A.B.C點為圓心，畫R10、R20 3.連接大小圓相切線 4. 擦除輔助線

第2題 YT影片連結：https://youtu.be/do7wATnS-Ic

***第2題 簡易步驟***

1.100x100mm正方形 2.正方形對角線交叉=R35圓心(O) 3.76x76mm正方形，正方形四角點 =R12 圓角圓心 4.35-20=15mm，O點上方15mm(O1) =R10、R20、R26圓心 5.間距6mm直線

第1題 YT影片連結：https://youtu.be/KlzBGg7uvYU

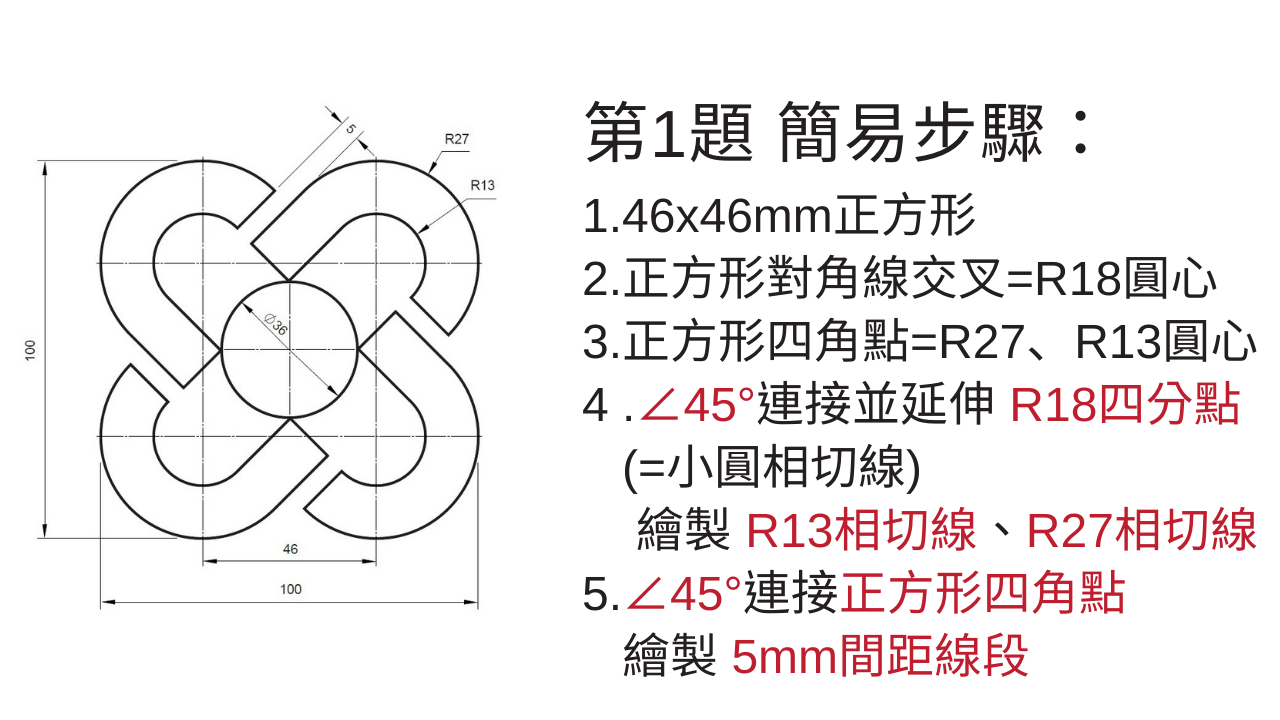

***第1題 簡易步驟***

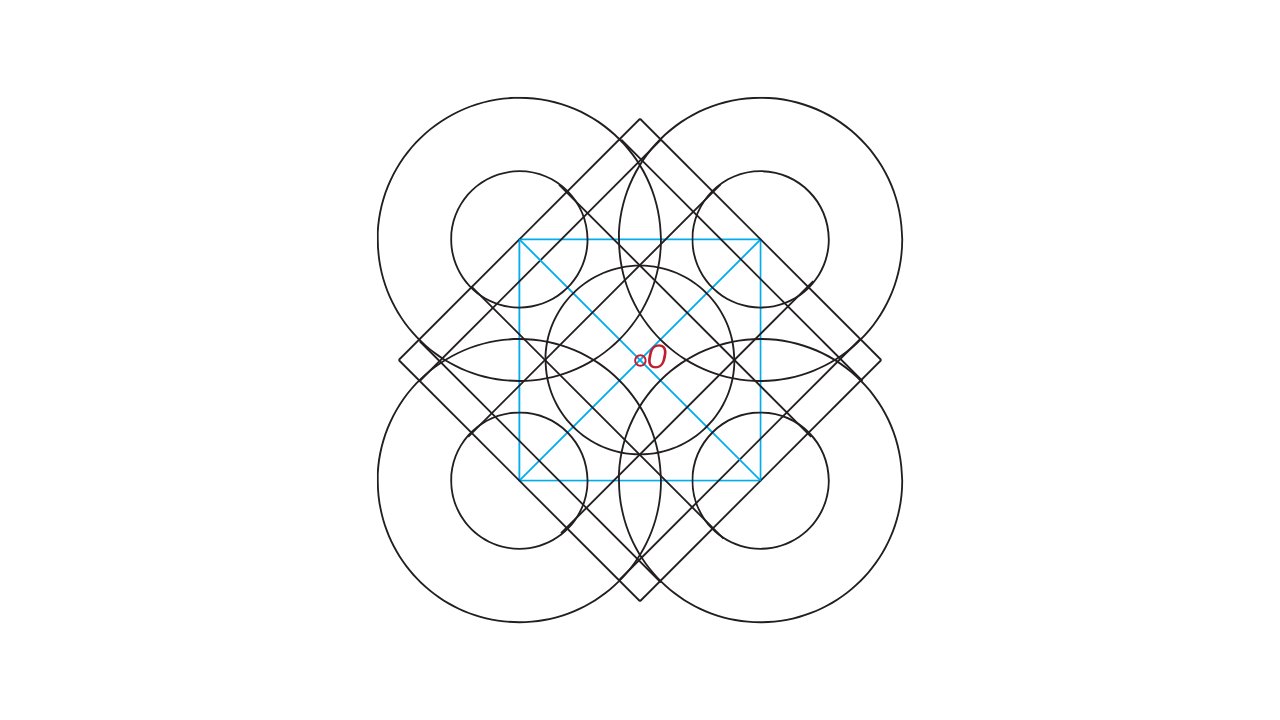

1.46x46mm正方形
2.正方形對角線交叉=R18圓心 3.正方形四角點=R27、R13圓心 4. ∠45°連接並延伸 R18四分點 (=小圓相切線) 繪製 R13相切線、R27相切線 5.∠45°連接正方形四角點 繪製 5mm間距線段
